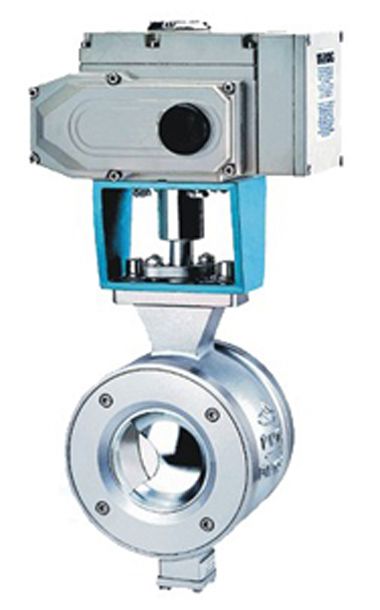

電動V型調節球閥
電動V型調節球閥(電動球閥)
產品概述
ZBHV電子式電動V型調節球閥，配用UNIC系列電動執行機構，無需另配伺服放大器，有輸入控制信號(4-20mADC或1-5ADC)及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。具有流通能力，調節精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑，角型、三通連接外的大部分場合，是替代進口產品的最佳產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。
一、閥體
公稱通徑；25-300mm
公稱壓力：PN1.6—6.4MPa
連接形式：法蘭式按JB/T79.2-94凹 或按JB78-5P對夾式
材 料：WCB ZG1Gr18Ni9Ti CF3M
填 料：V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉編織填料。耐高溫碳纖維填料
溫度：常溫：-20℃~+120℃
散熱：+200℃~+450℃
二、閥內組件
閥芯形式：V形缺口半球體
流量特性：等百分比特性。
球體閥桿2Cr13 1Cr18Ni9Ti oCr17Ni12Mo2(316L)
金屬閥座材料：與閥桿材料相同，密封堆焊鈷鉻硬質合金，非金屬閥材料，增強聚四氟乙烯。
三、執行機構
類型：可選用UNIC、9610系列角行程執行機構。
防爆型選9610系列。

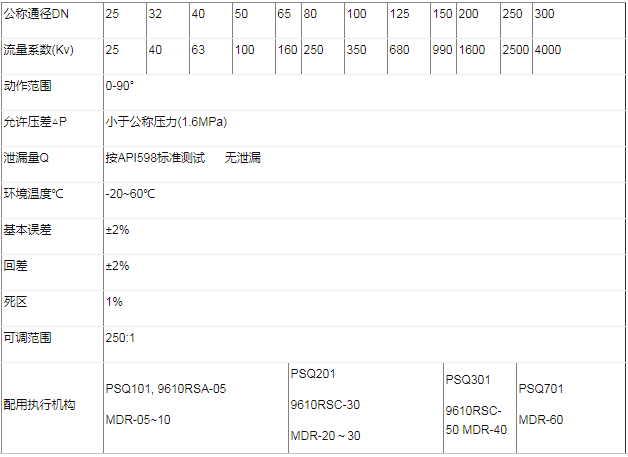

四、V形球閥規格參數表：

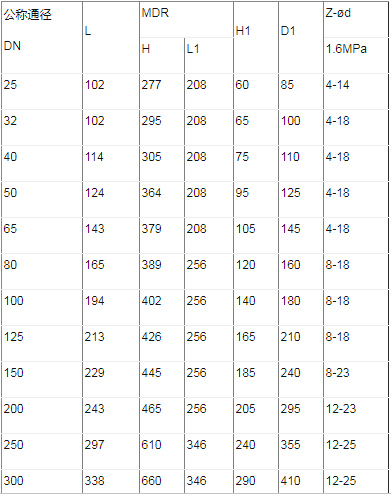

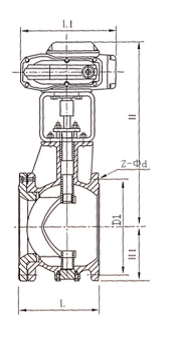

五、ZBHV電子式電動V型調節閥外形尺寸

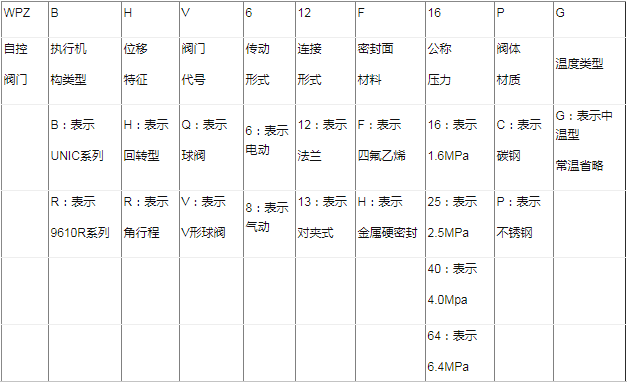

六、型號編制說明
