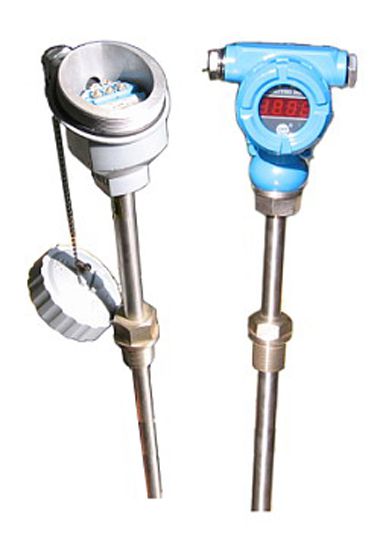

一體化熱電偶熱電阻
詳細產品說明
通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4～20mA。直接測量各種生產過程中的0～1800℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。
主要特點
二線制輸出4～20mA，抗干擾能力強；
節省補償導線及安裝溫度變送器費用；
測量范圍大；
冷端溫度自動補償，非線性校正電路。
工作原理
熱電偶（阻）在工作狀態下所測得的熱電勢（電阻）的變化，經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4～20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。
技術參數
執行標準
IEC584 IEC1515 IEC751 JB/T7391-94

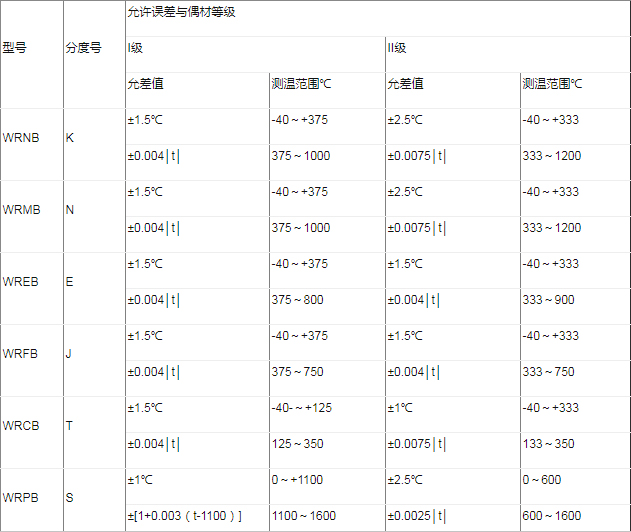

測溫范圍及允差（熱電偶）
注：t為感溫元件實測溫度絕對值。

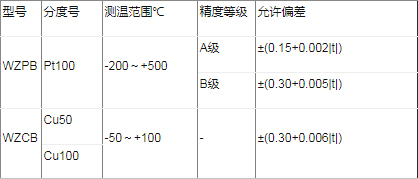

測溫范圍及允差（熱電阻）
注：t為感溫元件實測溫度絕對值。
其他參數
輸出信號：4～20mA，負載電阻250Ω，傳輸導線電阻100Ω
輸出方法：二線制
允差等級：0.1；0.2；0.5
供電電源：24V.DC±10%
防護等級：IP65
熱響應時間
當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間，通常以τ0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶(阻)熱響應穩定時間τ0.5的五分之一時，則用熱電偶(阻)熱響應時間作為儀表的熱響時間；
當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的二分之一時,則用溫度變送器熱響應時間作為儀表的熱響應時間。
基本誤差
儀表的基本誤差應不超過熱電偶（阻）和溫度變送器基本誤差的合成誤差。

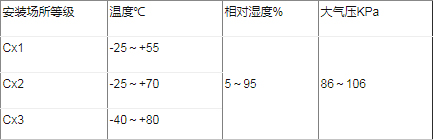

工作環境
儀表接線方式

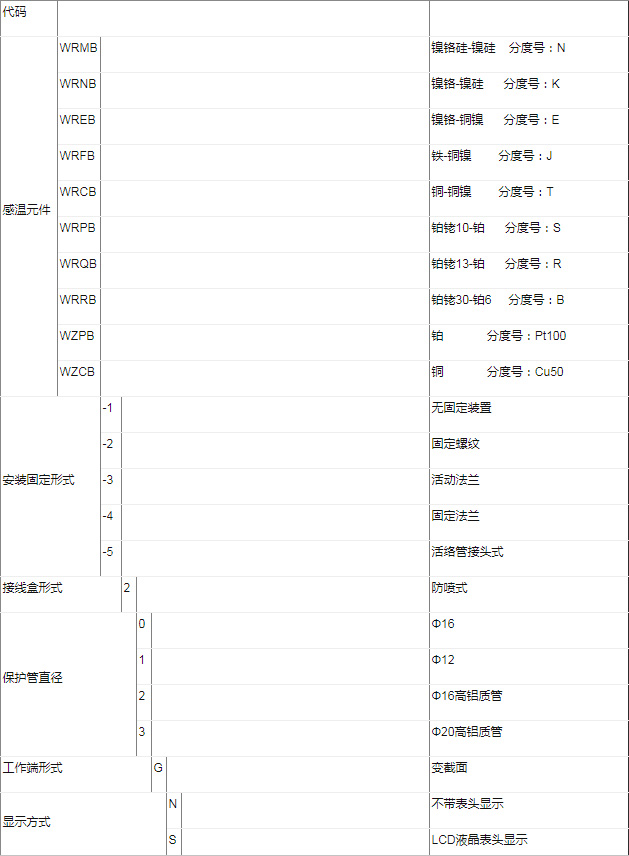

選型編碼
備注：
選型須知：
請?zhí)峁┓侄忍?hào)、精度等級、安裝固定形式、保護管材質、長度或插入深度（保護管總長L=l+150，特殊插入深度及其保護管材質可按協議定貨）。
選型舉例：
帶溫度變送器熱電偶，K型，固定螺紋M27×2，保護管316L，長度450mm，插入深度300mm。
WRNB-220，L=450×300，dⅡBT4，保護管316L，螺紋M27×2。
